IGM FD3170 Přídavná šablona 12,7mm otevřený rybinový spoj

Detailní popis produktu

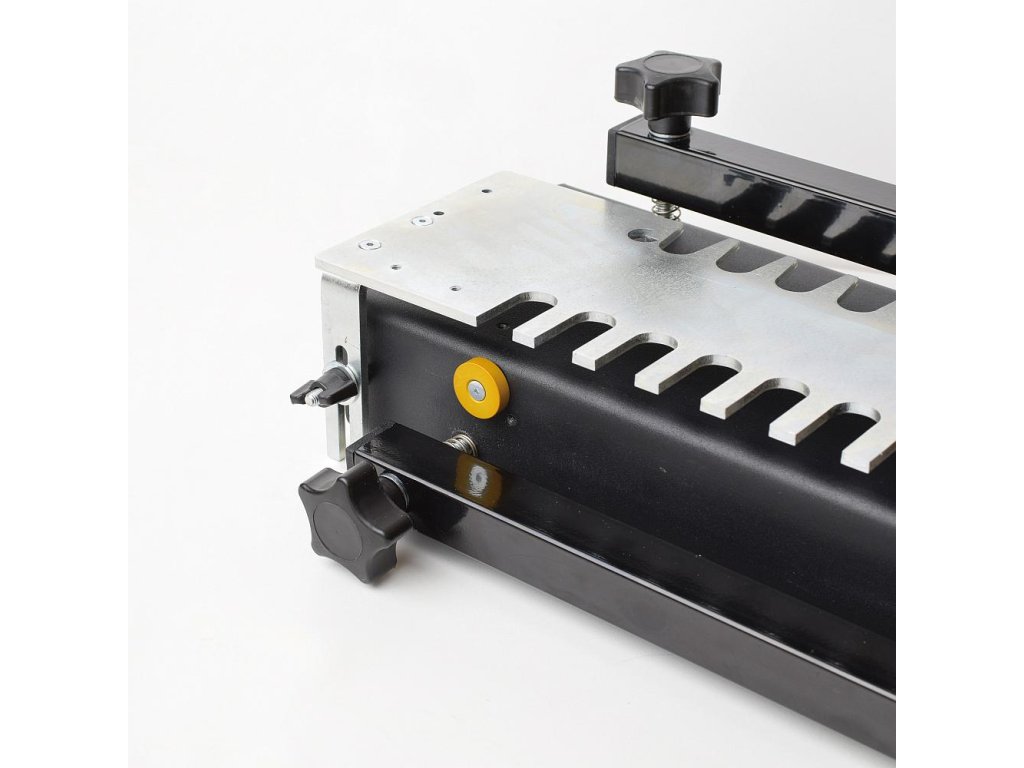

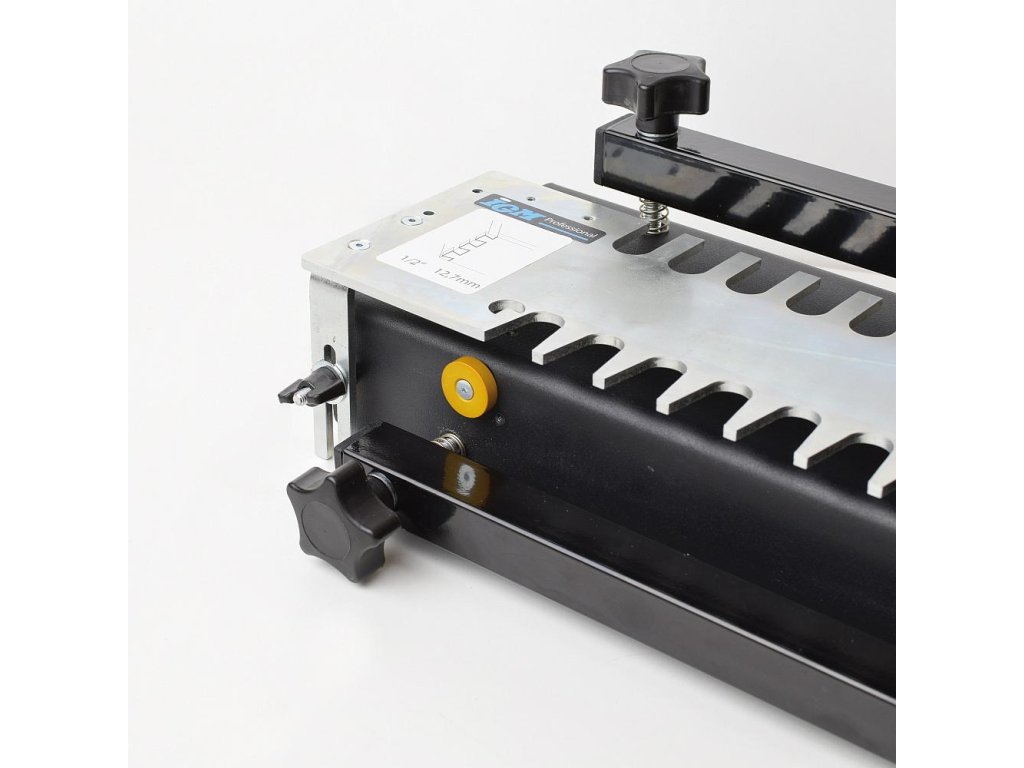

• 12,7 mm otevřený rybinový spoj - přídavná šablona pro cinkovací přípravek FD300.
Šablona je oboustranná, jedna část pro čep a druhá pro drážku. Používají se dvě stopkové frézy a dva kopírovací kroužky pro výrobu jednoho spoje na jedné šabloně.

Přídavné šablony nabízejí další možnosti různých typů spojů, které vyrobíte na cinkovacím zařízení FD300 & 600.  Jsou to minirybinový spoj, čepové spoje a otevřený rybinový spoj. Možnost dokoupení přídavných šablon zvyšuje užitnou hodnotu našeho cinkovacího přípravku proti jiným konkurenčním přípravkům. Pro tloušťku materiálu 8-19 mm.

Součástí balení:
• Ocelová šablona
• Kopírovací kroužek D 11,1 mm
• Žluté dorazy

Pro 12,7 mm otevřený spoj potřebujete:
• M100-08081 - HM Drážkovací fréza D 8 x 25 mm, stopka 8 mm.
• M118-12981 - HM rybinová fréza D 12,7 x 20,6 mm / 8°, stopka 8 mm.
• (druhý kopírovací kroužek D 15,8 x 4 mm - je součástí balení přípravku)
