IGM LAGUNA Revo 2436 Soustruh na dřevo

Detailní popis produktu

• Plně litinová konstrukce vřeteníku a podstavce zaručuje klidný chod.
• O 80% masivnější podstavec proti modelu REVO 1836 pro soustružení extra velkých kusů.
• Masivní ocelové vybroušené lože se širokým vedením.
• Dva ovládací panely, druhý lze namontovat do dvou poloh na pravé straně soustruhu.
• Ovládací panel na pravé straně zajišťuje plný komfort, zapnutí/vypnutí i změnu otáček.
• Litinová podpěrka s jednoduchým ovládáním.
• Výkonný indukční motor s frekvenčním měničem VFD pro velký točivý moment.
• Digitální ukazatel otáček od 50-3500 ot./min. ve dvou stupních.
• Indexace vřetene po 14, 36 a 48 bodech.
• Díky odkládací poličce na nástroje máte klíče a trny po ruce.
• Vysouvání hrotu litinového koníku s vylaserovanou stupnicí.
• Výškově stavitelné nožky pro pohodlné ustavení stroje.
• Uzamknutí vřetene pouhým stisknutím tlačítka.
• Vyrážeč unášecího trnu s mosaznou špičkou nepoškodí unášecí trn.
• Lze dovybavit mobilním teleskopickým podstavcem pro přesun po dílně.

Soustruh Laguna REVO 2436 poskytuje veškerý komfort jako model REVO 1836, má ale o 80% masivnější podstavec, který zajišťuje klidný chod bez vibrací i při soustružení extra velkých a těžkých dílců.

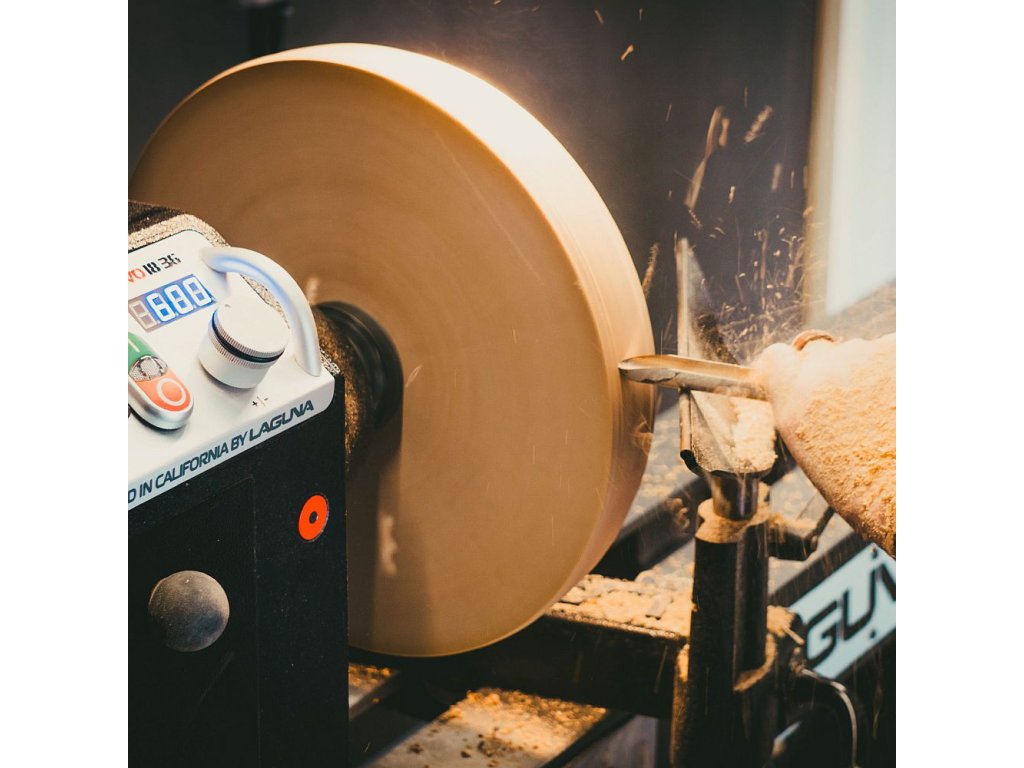

Charakteristickým znakem soustruhů Laguna REVO je ovládací panel z eloxovaného hliníku s duralovým designovým voličem otáček. Ovládací panel má modře podsvícený ukazatel zvolených otáček frekvenčního měniče, a s krásným designovým ovladačem signalizuje, že se nejedná o obyčejný soustruh.

Jako jediný soustruh na světě je vybaven dvěma ovládacími panely. Jeden je umístěný standardně ve vřeteníku a druhý lze libovolně montovat do dvou poloh na pravé straně soustruhu, buď nahoru na koník, nebo pod lože na pravém konci. Ovládací panel na pravé straně umožňuje nejen soustruh zapnout a vypnout, ale umožní vám plný ovládací komfort, tedy i změnu rychlosti otáčení a přepnutí směru otáček.

Vylepšení se dotklo i předního ložiska vřeteníku, které zvládne až od 30% vyšší zátěž než standardní ložiska.

Stabilita, kvalita a vysoká tuhost je velkou předností tohoto stroje. Proto je určen pro opravdové specialisty a profesionály v menších a středních dílnách.

Masivní lože soustruhu široké úctyhodných 208 mm je vyrobeno z kvalitní oceli a je přesně vybroušeno, což zajišťuje hladký posun vřeteníku, koníku i podpěrky. Vřeteno je poháněno výkonným 2,2 kW indukčním motorem s variabilním frekvenčním měničem VFD, takže i při nízkých otáčkách získáte neuvěřitelně velký točivý moment. Otáčky se ovládají plynule otočným duralovým ovladačem a změna mezi dvěma stupni otáček je řešena jednoduchým pákovým mechanismem.

Vřeteník, koník a nohy soustruhu jsou vyrobeny z litiny zajišťující minimální vibrace a vysoký komfort při soustružení velkých dílců. Aretace koníku a vřeteníku jsou umístěny na zadní straně a nepřekážejí tak při práci, přitom jsou snadno dostupné. Ergonomicky tvarované rukojeti používají aretaci pomocí excentru, což zajišťuje velmi pevné uchycení.

Stroj je dodáván v přepravní bedně částečně rozložený. Orientační doba sestavení cca 1 hodina.

Pozn.: Vzdálenost mezi středy se může měnit podle použitých doplňků a příslušenství.

• Typ: REVO 2436
• Doporučené použití: Profesionální výroba
• Výkon (230V): 2,2 kW
• Doporučený jistič: 16A
• Variabilní frekvenční měnič VFD: Delta S1
• Otáčky: 50-3500 ot./min
• Max. točný průměr nad ložem: 609 mm
• Osová vzdálenost: 965 mm
• Závit vřetene: M33 x 3,5 mm
• Kužel vřeteníku / koníku: MK2 / MK2
• Otvor vřeteníku / koníku: 17 / 17 mm
• Vysunutí z koníku: 114 mm
• Průměr stopky opěrky: 25,4 mm (1")
• Délka x šířka x výška: 1524 x 660 x 1327 mm
• Hmotnost: 242 kg
• Hmotnost včetně balení 255 kg
• Rozměry balení: 690 mm x 650 mm x 1550 mm

Součástí balení:
• Podstavec
• Unašecí hrot
• Centrovací trn
• Lícní deska
• Druhý ovládací panel
• Ocelový držák ovládacího panelu
• Opěrka dlát
• Ramena pro osvětlení
• Vyrážeč trnu s mosaznou špičkou
• Klíč pro aretaci vřetene
